Fotoelektrické snímače OMRON

Snímače pro měření vzdáleností, tloušťky a profilů:  ZS-HL  ZG2  Z4M  Z4LA/ Z4LB  Z4W  Z4W-D  E4DA  ZX-L

Řada Charakteristika Popis Vybrané typy

ZS-HL



Rozšířitelný laserový měřicí senzor s vysokou přesností

  • Nejvyšší rozlišení a dynamický snímací rozsah pro všechny povrchy
  • Koncepce modulární a rozšiřitelné platformy použitelné až pro 9 senzorů
  • Snadné použití, instalace a údržba pro uživatele na všech úrovních
  • Rychlá doba odezvy 110 µs
  • Jedna jednotka dokáže řídit 4 měřicí nástroje


  • Verze ZS-HL je rozšířená varianta verze ZS-L, poskytuje zpětnou kompatibilitu se snímacími hlavicemi a příslušenstvím

Řídící jednotky

NPN
PNP
PNP (vč. USB kabelu + Smart Monitor)

Senzorová hlava

dosah - přímý odraz:
20mm
25mm

dosah - difusní odraz:
50mm
100mm
600mm
1500mm



ZS-HLDC11
ZS-HLDC41
ZS-HLDC41A




ZS-HLD2ST
ZS-HLDS2VT


ZS-HLDS5T
ZS-HLDS10
ZS-HLDS60
ZS-HLDS150

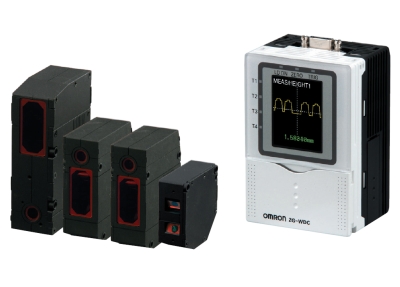

ZG2



Jednoduché měření profilů - Teach & Go

  • Precizní měření tvarů u problematických materiálů a povrchů
  • Snadno použitelné - intuitivní uživatelské rozhraní
  • Reálný čas - vestavěný LCD pro nastavení a okamžité zobrazení profilu
  • Univerzální - 18 měřicích nástrojů
  • Přesný - rozlišení 5 µm (3 mm / 631 pixelů)
  • Široké profily - až 70 mm

Řídící jednotka

NPN
PNP

Senzorová hlava

dosah - difusní / přímý odraz
210mm
100 / 94mm
50 / 44mm
22 / 10mm



ZG2-WDC11A
ZG2-WDC41A




ZG2-WDS70
ZG2-WDS22
ZG2-WDS8T
ZG2-WDS3VT

Z4M

Z4M

Měření vzdálenosti objektu optickou triangulací

  • Zdroj světla laserová dioda:
670 nm,II.třída - viditelné světlo
780 nm,III.třída - neviditelné světlo
  • Napájení : 12 - 24 VDC
  • 0 až +50 °C
  • Rozměry:
elektronika - 30 x 55 x 80 mm
hlavice - 17 x 44 x 46 mm
780 nm, 40 ± 10 mm, rozlišení 1,5 µm, výstup ± 4 V
670 nm, 40 ± 10 mm, rozlišení 3 µm, výstup 4 až 20 mA
780 nm, 100 ± 40 mm, rozlišení 8 µm, výstup ± 4 V
670 nm, 100 ± 40 mm, rozlišení 16 µm, výstup 4 - 20 mA

Potlačení vlivu lesklého povrchu, vyšší rozlišení a linearita  ± 0,5 % FS:

670 nm, 30 ± 2 mm, rozlišení 0,4 mm,
výstupy: analogový 4 až 20 mA
binární 12 bitů
řídící NPN 30 VDC / 100 mA
Z4M-W40

Z4M-W40RA

Z4M-W100

Z4M-W100RA





Z4M-N30V

Z4LA

Z4LA

Z4LB

Z4LB

Měření tloušťky na principu zaclonění světelného svazku

  • Zdroj světla: Laserová dioda (670 nebo 650 nm, II.třída)
  • Napájení : 12 - 24 VDC
  • Analogový výstup 1 - 5 VDC
  • Binární výstupy hlídání limitů (High, Low, OK)
  • Inovované provedení Z4LB navíc:
  • 2 binární výstupy hlídání mezí
  • 5 místný displej [mm nebo V]
  • funkce učení limitů s ručním doladěním
  • 2 banky s dálkovým výběrem
  • dálkové nulování
  • dálkově řízená funkce HOLD pomocí 2 binárních vstupů (synchronizačního a reset) nebo automaticky na základě nastavené rozhodovací úrovně
  • 0 až +50 °C
  • Rozměry: 25 x 25 x 56 mm
Dvojice vysílač - přijímač s vestavěným zesilovačem, vzdálenost do 300 mm, svazek 10 mm, rozlišení 5 µm

Dvojice vysílač - přijímač bez zesilovače, vzdálenost do 300 mm, šířka svazku 10 mm, rozlišení 5 mm

Dvojice vysílač - přijímač bez zesilovače, vzdálenost do 300 mm, šířka svazku 30 mm, rozlišení 10 mm

Zesilovač k hlavicím Z4LB, PNP vstupy/výstupy

Kompaktní provedení se zesilovačem, fixní vzdálenost 40 mm, šířka svazku 10 mm, rozlišení 5 mm, PNP vstupy/výstupy

Kompaktní provedení se zesilovačem, fixní vzdálenost 40 mm, šířka svazku 30 mm, rozlišení 10 mm, PNP vstupy/výstupy

NPN varianty na vyžádání
Z4LA-1030



Z4LB-S10V2



Z4LB-S30V2



Z4LB-CPV2


Z4LB-A1040PV2



Z4LB-A3040PV2

Z4W

Z4W



Měření vzdálenosti objektu optickou triangulací

  • Světelný zdroj: červená LED
  • Napájení: 12 - 24 VDC
  • –10 až +55 °C
  • Rozměry: 20,3 x 50 x 50 mm
Vzdálenost 25 ± 4 mm, rozlišení 10 µm,
výstup 4 - 20 mA
Z4W-V25R

Z4W-D

Z4W-D

Vyhodnocovací jednotka pro snímače Z4W

  • Inverze vstupního signálu
  • Synchronizační vstup
  • Doba odezvy 1 nebo 5 ms
  • Vstup : Analogový 4 až 20 mA,
digitální synchronizační
  • Výstup : Lineární : 1 až 5 V,
digitální: NPN 100 mA / 30 VDC
  • Napájení snímačů:
12 VDC, 200 mA
  • Napájení jednotky:
100 až 240 VAC
Vstup: 4 až 20 mA a synchronizační,
Výstup: Lineární a digitální typu “V TOLERANCI” /
“MIMO TOLERANCI”
Z4W-DD1C

E4DA

E4DA

Ultrazvukový snímač pro měření vzdáleností

  • Oddělený zesilovač
  • Napájení 12 až 24 VDC/200 mA
  • Lineární výstup 4 až 20 mA
  • Diskriminační výstupy (High, Pass, Low) 80 mA / 30 VDC
  • Alarmový výstup 80 mA/30 VDC
  • Vstup pro synchronizační sensor
  • Odezva 2 ms
  • –10 až +55 °C
Snímací hlava: měřící rozsah 30 až 70 mm, IP66, kabel 2m

Zesilovač: IP30

Prodlužovací kabel 5m
E4DA-LS7


E4DA-WL1C

E49-DD5

ZX-L

ZX-L


Inteligentní laserový senzor „Plug & Play"

Zesilovač:

  • Rozměry: 64 x 32 x 20 mm
  • Napájení: 12 až 24 VDC +10%
  • Perioda měření: 150µs
  • Počty měření pro průměrovém: 1 až 4096
  • Lineární výstup (přepínatelné):
-4 až 20mA / zatěžovací odpor 300 Ω max.
-±4V, výstupní impedance 300 Ω
  • Binární výstupy: otevřený kolektor NPN, 30 VDC / 50 mA max. pro HIGH/PASS/LOW
  • Vstupy pro vypnutí laseru, nulování údaje, časovači vstup, reset
  • Kabel 2 m
  • IP40
  • Pracovní teplota: 0 až +50 °C

Hlavice (vysílač-přijímač):

  • Rozměry
  • -ZX-LT001/-LT005: 34 x 15 x 29 mm
  • -ZX-LT010: 42 x 20 x 25 mm
  • Plastové pouzdro, skleněný kryt optiky
  • Dosah: 0 až 500 mm nebo 500 až 2000 mm
  • Rozlišení 4 µm
  • Zdroj světla: 650 nm/1 mW, třída 1 - viditelné světlo
  • Kabel s konektorem 0,5 m
  • Pracovní teplota: 0 až +50 °C
  • Krytí: IP40

Hlavice (difuzní, s triangulací):

  • Rozměry
  • -ZX-LDˇ: 33 x 17 x 39 mm
  • -ZX-LDˇV: 55 x 25 x 45 mm
  • Plastové pouzdro, skleněný kryt optiky
  • Dosah: 30, 40,100 nebo 300 mm (dle typu)
  • Rozlišení: až 2 µm
  • Tvar paprsku: bodový nebo čárový (šířka 2 mm)
  • Zdroj světla: 650 nm/1 mW, třída 2 - viditelné světlo
  • Kabel s konektorem 0,5 m
  • Pracovní teplota: 0 až +50 °C
  • Krytí: IP50
  • Kalkulační jednotka:
  • Rozměry: 57 x 30 x 15 mm
  • Konektorové připojení mezi dva zesilovače

Zesilovač:

výstup NPN
výstup PNP

Hlavice:> Vysílač-přijímač, rozlišení
4 µm:

dosah 0 - 2 m , šířka měření prům. 1 mm
dosah 0 - 0,5 m, šířka měření 5 mm
dosah 0 - 0,5 m, šířka měření 10 mm

Difuzní, bodový paprsek:

dosah 40±10 mm, rozlišení 2 µm
dosah 100±40 mm, rozlišení 16 µm
dosah 300±200 mm, rozlišení 300 µm

Difuzní, čárový paprsek:

dosah 40±10 mm, rozlišení 2 µm
dosah 100±40 mm, rozlišení 16 µm
dosah 300±200 mm, rozlišení 300 µm

S triangulací, bodový paprsek:

dosah 30±2 mm, rozlišení 0,25 µm

S triangulací, čárový paprsek:

dosah 30±2 mm, rozlišení 0,25 µm

Kalkulační jednotka:



ZX-LDA11
ZX-LDA41




ZX-LT001
ZX-LT005
ZX-LT010



ZX-LD40
ZX-LD100
ZX-LD300



ZX-LD40L
ZX-LD100L
ZX-LD300L



ZX-LD30V



ZX-LD30VL

ZX-CAL2
