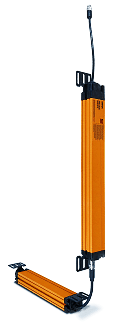

MS4800/MS2800
|
Bezpečnostní světelná záclona "vše v jednom
- Snadná konfigurace pomocí DIP přepínačů
- Integrovaný zarovnávací nástroj
- Ochrana prstů nebo ruky (14 nebo 30mm rozlišení)
- Max. provozní dosah 7 m (14 mm) nebo 20 m (30 mm)
- Typ 2 nebo typ 4 podle EN 61496
- Zdokonalené modely s funkcí blokování a zaclonění
|
Typ 2
Typ 4
|
MS2800
MS4800
|
F3S-TGR-KxC
|
Bezpečnostní vícepaprsková záclona,
(bezpečnostní třída 2 a 4)
Detekční vzdálenost 0,5 - 5(6)m
Počet paprsků 2, 3 nebo 4
Funkce "Mutting" s jednotkou F39-TGR-SB-CMBx
Použití s bezpečnostními reléovými jednotkami
Napájení 24VDC (konektor M12, 8 pinů)
Výstupy 2xPNP, 250mA
Krytí IP 65
Pracovní teplota: -10 až +55 °C
|
Typ2
2 paprsky, výška 500mm
3 paprsky, výška 800mm
4 paprsky, výška 900mm
Typ4
2 paprsky, výška 500mm
3 paprsky, výška 800mm
4 paprsky, výška 900mm
|
F3S-TGR-SB2-K2C-500
F3S-TGR-SB2-K3C-800
F3S-TGR-SB2-K4C-900
F3S-TGR-SB4-K2C-500
F3S-TGR-SB4-K3C-800
F3S-TGR-SB4-K4C-900
|
F3E
|
Ultratenký vícepaprskový senzor pro výtahy
Tloušťka jen 9mm
Detekční vzdálenost 0 až 5m
Použití s bezpečnostními reléovými jednotkami
Napájení 10 - 30VDC (konektor M12, 8 pinů)
Nejvyšší odolnost proti okolnímu osvětlení (200000 luxů, přímé sluneční světlo)
Robustní hliníkový kryt
Krytí IP 54
Testovací vstup
Pracovní teplota: -20 až +60 °C
|
Hlídaná výška 1,8m, 16 kanálů, rozteč 120mm
Kabel 5m
Konektor M8 (4 pin)
Instalační souprava pro pevnou montáž na výtahové dveře
Napájecí zdroj NTR 18/0
(240VAC/24DC)
|
F3E-16-T1 5M
F3E-16-T6
F3E-IK-S
F3E-PS1
|
F3S-B
|
Bezpečnostní fotoelektrická záclona, (bezpečnostní třída 2, 1 nebo B)
- Detekční vzdáleností 0,3 až 5 m
- Možnost sériového řazení dvou jednotek
- Kpoužití sbezpečnostními relé řady G7S
- Napájení 24 VDC (konektor M12, 8 pinů)
- Výstupy:
- bezpečnostní: 2 x PNP- NC, 200 mA
- nestabilita (nelze použít jako bezpečnostní): 1 PNP , 100 mA
- Krytí IP65
- -10°až +55°C
|
Min. průměr hlídaného objektu 30 mm:
12 elementů, hlídaná výška 300 mm
18 elementů, hlídaná výška 450 mm
24 elementů, hlídaná výška 600 mm
30 elementů, hlídaná výška 750 mm
36 elementů, hlídaná výška 900 mm
42 elementů, hlídaná výška 1 050 mm
48 elementů, hlídaná výška 1 200 mm
54 elementů, hlídaná výška 1 350 mm
60 elementů, hlídaná výška 1 500 mm
66 elementů, hlídaná výška 1 650 mm
|
F3S-B122P
F3S-B182P
F3S-B242P
F3S-B302P
F3S-B362P
F3S-B422P
F3S-B482P
F3S-B542P
F3S-B602P
F3S-B662P
|
- 3 provedení lišící se minimálním průměrem hlídaného objektu:
- 30 mm (hlídání ruky)
- 55 mm (hlídání paže) - na vyžádání
- 80 mm (hlídání těla) - na vyžádání
- Maximální výška hlídaného prostoru:
- 1650 mm (jeden pár záclon)
- 2400 mm (2 páry v serii - Master/Slave)
- Monitorovací interfejs (RS485) + software pro Windows 95, 98, NT dovoluje následující kontrolní a řídící funkce:
- monitorování napájení
- krátkodobé vyřazení
- deaktivace vybraného úseku záclony
- Schváleno UL, CSA, TÜV, certifikace CE
- Odpovídá bezpečnostním standardům: EN61496-1 (2 ESPE) a IEC61496-2 (2 AOPD)
|
Příslušenství (není součástí standardní dodávky):
Napájecí kabel s konektorem pro připojení vysílače / přijímače:3 m
7 m
10 m
Sada kabelů pro seriové propojení master a slave záclon:
délka 300 mm
Komunikační interfejs
Kabel pro interfejs 5m, konektor M8, 4 piny
Software pro monitorování a nastavení
|
F39-JB1A
F39-JB2A
F39-JB3A
F39-JB1B
F39-E1
F39-JB1C
F39-U1E
|
F3SN
|
Bezpečnostní fotoelektrická záclona
(bezpečnostní řída 4)
- Detekční vzdálenost 0,2 až 10 m
- Rozměry: hlídaná výška x 30 x 30 mm
- 3 provedení lišící se minimálním průměrem hlídaného objektu:
Hlídání prstu (Ø 14 mm):
- rozteč paprsků 9 mm
- detekční vzdáleností 0,2 až 7 m
- hlídaná výška 189 až 1125 mm
(tj. 21 až 125 paprsků)
Hlídání ruky (Ø 25 mm):
- rozteč paprsků 15 mm
- detekční vzdáleností 0,2 až 10 m
- hlídaná výška 217 až 1822 mm
(tj. 13 až 120 paprsků)
Hlídání těla (Ø 300 mm) – F3SH-A:
- na vyžádání
- rozteč paprsků 300 mm
- detekční vzdáleností 0,2 až 10 m
- hlídaná výška 1200 mm (tj.4 paprsky)
- Zdroj světla: Infrared
- Napájení 24VDC
- Připojení – konektor M12 (8 pinů)
- Možnost řazení až tří dvojic do série (max. 240 paprsků) při realizaci členitých barier oddělujících nebezpečnou zónu
- Auto-reset nebo ruční reset
- Jednoduché nastavení, monitorování činnosti a alarmových hlášení pomocí 12 indikačních LED
- Jednoduché nastavení progamovací konzolou
- Výstupy:
- bezpečnostní - 2 tranzistory PNP, NC, 300 mA
- pomocný – tranzistor PNP, NC, 50 mA
- Diagnostika:
- autotest po připojení napájení i během činnosti
- kontrola všech přijímacích i vysílacích elementů
- kontrola přítomnosti rušivého interferenčního světla
- Událost vedoucí k odpojení výstupu:
- vada vysílacího elementu/přijímacího elementu
- přerušení nebo zkrat vedení
- závada na CPU nebo napájení
- přítomnost interferenčního světla
- vada výstupů nebo výstupních obvodů
- Krytí IP65
- Pracovní teplota: -10°až 55°C
- Schváleno UL, certifikace CE
- Odpovídá bezpečnostním standardům: EN61496-1 (4 ESPE) a IEC61496-2 (4 AOPD)
- Bezpečnostní reléová jednotka:
- reléové výstupy, 2NC, 5A/250VAC
- napájení 24VDC
- připojení záclon pomocí svorkovnice
- Programovací konzola:
- napájení 24VDC (kabelem z F3SN-A)
- kabel a T-konektor součástí dodávky
|
Hlídaná výška / počet parsků:
Hlídání prstu (Ø 14 mm):
189 mm / 21
297 mm /33
405 mm /45
441 mm /49
495 mm /55
603 mm /67
711 mm /79
747 mm /83
909 mm /101
999 mm /111
1053 mm /117
1125 mm /125
Hlídání ruky (Ø 25 mm):
217 mm /13
307 mm /19
457 mm /29
607 mm /39
757 mm /49
907 mm /59
1057 mm /69
1357 mm /89
1507 mm /99
1657 mm /109
1822 mm /120
Hlídání těla
(Ø300mm)
900mm/4
Bezpečnostní reléová
jednotka:
(plug&play)
Programovací konzole:
Připojovací kabely:
S konektorem M12 (8 pinů):
3 m
7 m
10 m
15 m
Bez konektoru:
3 m
7 m
10 m
15 m
|
F3SN-A0189P14
F3SN-A0297P14
F3SN-A0405P14
F3SN-A0441P14
F3SN-A0495P14
F3SN-A0603P14
F3SN-A0711P14
F3SN-A0747P14
F3SN-A0909P14
F3SN-A0999P14
F3SN-A1053P14
F3SN-A1125P14
F3SN-A0217P25
F3SN-A0307P25
F3SN-A0457P25
F3SN-A0607P25
F3SN-A0757P25
F3SN-A0907P25
F3SN-A1057P25
F3SN-A1357P25
F3SN-A1507P25
F3SN-A1657P25
F3SN-A1822P25
F3SH-A09P03
F3SP-B1P
F3SP-U2P-TGR
F39-MC11
F39-JC3A
F39-JC7A
F39-JC10A
F39-JC15A
F39-JC3B
F39-JC7B
F39-JC10B
F39-JC15B
|
E3FS
|
Jednopaprsková bezpečnostní závora
(bezpečnostní kategorie 2)
- Určeno pro detekci těla v nebezpečném prostoru
- Válcová závora M18 v pouzdře z plastu nebo niklované mosazi
- Připojení: kabel 2m nebo konektor
- Možnost spojení až čtyř párů s bezpečnostní reléovou jednotkou
- Detekční vzdálenost 10m max.
- Napájení 12 až 24VDC
- Výstup: tranzistor PNP, 100mA max.
- Zdroj světla: infračervená LED
- Krytí IP67
- Pracovní teplota: -25°až 55°C
- Bezpečnostní reléová jednotka:
- připojení 2 až 4 senzorů E3FS
- 4 indikační LED pro indikací výstupů E3FS
- 7 segmentový display (1 digit) pro diagnostiku
- relévé výstupy, 2NC, 5A/250VAC
- napájení 24VDC
- připojení záclon pomocí svorkovnice
Konektory a kabely ke snímačům v kapitole 13
|
Plastové pouzdro:
S kabelem 2m
S konektorem
Pouzdro z niklované mosazi:
S kabelem 2m
S konektorem
Bezpečnostní reléová jednotka:
|
E3FS-10B4
E3FS-10B4-P1
E3FS-10B4-M
E3FS-10B4-M1-M
F3SP-U1P-TGR
|
F3SS
|
Jednopaprskový bezpečnostní senzor s dlouhým dosahem
- bezpečnostní kategorie 4
- dosah až 60m
- ochrana proti vzájemné interferenci
- ohřívané čočky pro zamezení zamlžení a kondenzace
- zapojení přímo do bezp. reléové jednotky
|
Jednotka - přijímač+vysílač
operační mód light ON
Samostatný vysílač
Samostatný přijímač
|
F3SS-AT60P
F3SS-AT60P-L
F3SS-AT60P-D
|
F3G-C
|
Bezpečnostní laserový snímač
(bezpečnostní třída 3)
Ochranná oblast max. 6 m (programovatelná)
Výstražná oblast max. 7,5 m (programovatelná)
Snímaný úhel 300°
Napájení 24 VDC
Výstupy:
- bezpečnostní: 2 x SPST-NO 30V / 2A
- výstražný: SPST-NO 30V / 2A
Komunikace s PC: RS 232C
Krytí IP 65
Pracovní teplota: 0 až +50 °C
|
Bezpečnostní laserový snímač
(Obsahuje CSL Setup software)
Napájecí kabel
Komunikační kabel
|
F3G-C1R70
F39-JG5A
F39-JG5R
|
F3S-A
Poznámka: Nahrazuje se typem
F3SN
|
Bezpečnostní fotoelektrická záclona, (bezpečnostní třída 4)
- Detekční vzdáleností 0,2 až 5 m
- K použití s bezpečnostními relé řady G7S , G9S a G9SA
- 2 provedení lišící se minimálním průměrem hlídaného objektu:
- 15 mm (hlídání prstu)
- 25 mm (hlídání ruky)
- Možnost řazení několika dvojic do série při realizaci členitých barier oddělujících nebezpečnou zónu
- Napájení 24 VDC
- Výstup: 2 tranzistory PNP, NC, 300 mA
- Přídavné diagnostické funkce:
- kontrola všech přijímacích i vysílacích elementů
- kontrola přítomnosti rušivého interferenčního světla
- Událost vedoucí k odpojení výstupu:
- vada vysílacího elementu/přijímacího elementu
- přerušení nebo zkrat vedení
- přítomnost interferenčního světla
- vada výstupního tranzistoru
- Krytí 64
- -10°až 55°C
- Schváleno UL, CSA, TÜV, certifikace CEQWF
- Odpovídá bezpečnostním standardům: EN61496-1 (4 ESPE) a IEC61496-2 (4 AOPD)
|
Rozlišení 15 mm (vysílač + přijímač, připojení
konektory):
48 elementů, hlídaná výška 470 mm
Rozlišení 25 mm (vysílač + přijímač, připojení
konektory):
16 elementů, hlídaná výška 300 mm
24 elementů, hlídaná výška 460 mm
40 elementů, hlídaná výška 780 mm
Další typy s jinou délkou a rozlišením na
vyžádání !
Příslušenství
(není součástí standardní dodávky):
Kabel s konektorem pro připojení
vysílače/přijímače:
3 m
7 m
10 m
Sada kabelů pro sériové propojení dvou záclon:
délka 200 mm
|
F3S-A481
F3S-A162
F3S-A242
F3S-A402
F39-JA1C
F39-JA2C
F39-JA3C
F39-JA1B
|
