Kulturní dům Trutnov - řízení scénické technologie

Další fotografie:

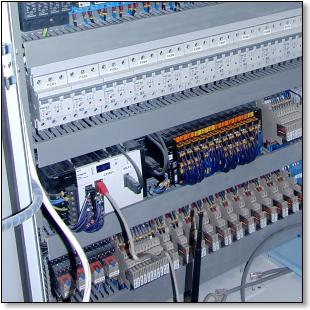

Trajexia

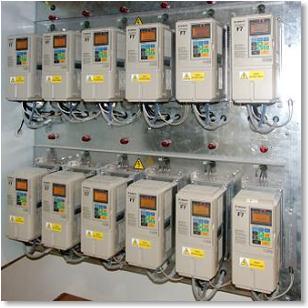

Měniče OMRON

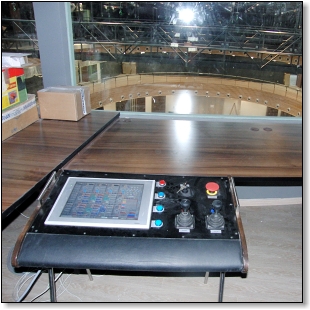

Ovládací panel

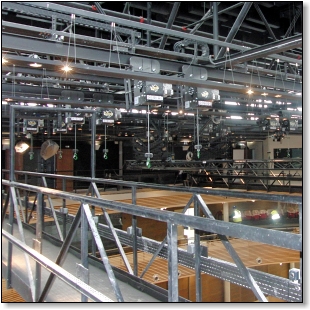

Celkový pohled

Společenské centrum Trutnovska pro kulturu a volný čas je nejvýznamější stavbou v Trutnově za několik posledních desetiletí a firma LIMASOFT se na ní podílela dodáním programového vybavení pro řízení scénické technologie - 20 divadelních tahů, tah oponu a clusteru a pohony tří stolů.

Některé z hlavních požadavků :

• nezávislé řízení jednotlivých tahů
• synchronizovaný pojezd 2 skupin tahů současně v požadované toleranci a při různých zatíženích
• zápis poloh, rychlostí a směrů tahů do paměti – (10000 pozic, pojmenované pozice)
• zápis skupin tahů do paměti (100 skupin, pojmenované skupiny)
• průběžná kalibrace poloh tahů


• ovládání opony – rychlost joystickem nebo tlačítky nebo přímo z dotykového displeje
• zápis poloh a rychlostí opony do paměti (20pojmenovaných pozic)


• přesně synchronizované řízení jednotlivých pohonů podpor tak, aby tato synchronizace byla primární a zaručená.
• zápis poloh stolů do paměti ( 50 pojmenovaných pozic )
• kalibrace jednotlivých pohonů jednotlivých stolů resp. stolů mezi sebou

Řečeno jednou větou - ideální úloha pro systém OMRON Trajexia

PLC:

CJ1M

CJ2H

Servodriver:

TJ1-MC16

Měniče:

Cimr-F7

Terminál:

NS15
