Roboty YAMAHA

Řada Charakteristika Max. zatížení Max. zdvih v ose X Zdvih v ose Y Model

XY-X

XY

Kartézské roboty řady XY

  • vysoká pevnost konstrukce - zatížení až 50kg
  • opakovatelná přesnost polohování +/- 10µm
  • délka posuvu až 3050mm
  • rychlost až 1,8m/s
  • také v provedení CLEAN do čistého prostředí

Příklady použití:

Standardní provedení
4,5kg
12kg
7kg
20kg
14kg
30kg
40kg
40kg 		100-650mm
150-1050mm
150-2450mm
150-1050mm
150-3050mm
250-1250mm
250-1250mm
1150-2050mm 		50-300mm
150-550mm
150-550mm
150-650mm
150-550mm
150-650mm
250-650mm
250-650mm 		PXYx
FXYx
FXYBx
SXYx
SXYBx
MXYx
HXYx
HXYLx

Čisté provedení
20kg 150-1050mm 150-1050mm SXYxC

Varianty uspořádání ramen Pracovní rozsah

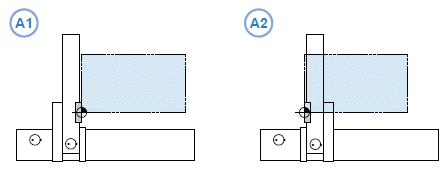

Rameno

  • Pohyblivý vozík na ose Y
robot YAMAHA - rameno

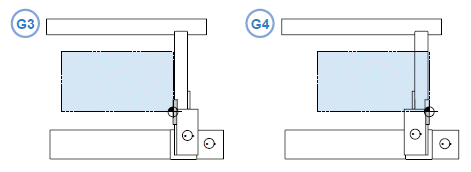

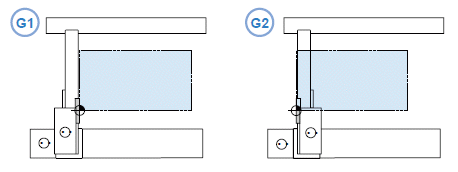

Portál

  • Pohyblivý vozík na ose Y
  • přídavné vedení v ose X pro zvýšení nosnosti
robot YAMAHA - rameno

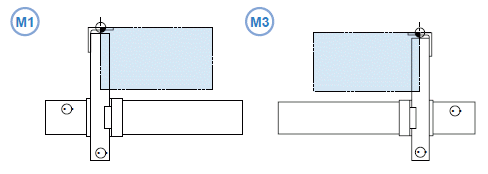

Pohyblivé rameno

  • Pohyblivé rameno v ose Y
robot YAMAHA - rameno

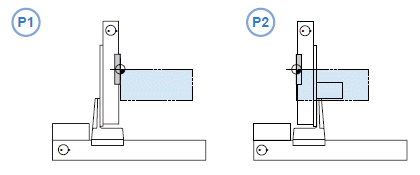

Vertikální rameno

  • Vertikální pohyb v ose Y
robot YAMAHA - rameno

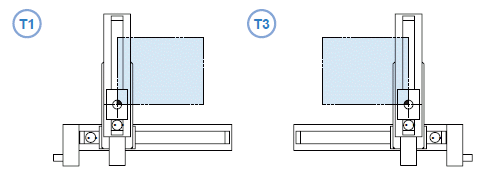

XZ

  • Kombinace osy X pro horizontální pohyb a osy Z pro vertikální pohyb
robot YAMAHA - rameno 		robot YAMAHA - rameno

Typ do čistého prostředí

  • Speciální model s pohyblivým vozíkem v ose Y
robot YAMAHA - rameno

Varianty kabelů
  • kabelový řetěz
  • řetěz se zaplňuje kabely zhruba do 30%
  • samotný kabel - vhodné pro kratší ramena
  • kabel uložený v trubce - vhodné do čistého prostředí
  • společný přívod tlakového vzduchu, kapalin ap.
