PRŮMYSLOVÁ RELÉ OMRON

Interfejsová relé do patice

Řada Popis Zatížení kontaktu Napětí cívky Vybrané typy

G2RV

OMRON G2RV



První 6mm relé s pevnými mechanickými vývody, kompatibilní s řadou polovodičových relé G3RV


  • Nový materiál kontaktů, vhodný pro spínání nízké zátěže
  • Vývody, které se neohýbají
  • Mechanický indikátor + LED
  • Úspora místa - šířka jen 6mm
  • Relé + patice se dodává jako komplet, relé i samostatně
  • Možnost volby šroubových nebo zasouvacích svorek

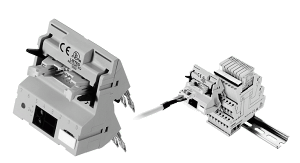

  • Konektor pro snadné a rychlé připojení:

  • Propojovací blok pro G2RV

Schema značení:


1. Pomocné typové označení
SL: Kombinace úzkého relé a patice
2. Způsob připojení vodičů
7: Šroubové svorky
5: Pružné svorky
3. Relé vybavené LED
0: Bez LED indikátoru
4. Relé vybavené tlačítkem
0: Bez tlačítka
5. Typ kontaktů
AP: pro vstupní signály
bez označení: standardní
6. Vstupní napětí

Poznámka: LED indikátor je umístěn na patici.

Jmenovité zatížení

6A/ 250V AC
6A/ 30V DC

Max. spínací napětí:

400 V AC

Přípustná minimální zátěž

10mA při 5V

Šroubové svorky

12V DC
24V DC
24V AC/DC
48V AC/DC
110V AC
230V AC

Zasouvací svorky

12V DC
24V DC
24V AC/DC
48V AC/DC
110V AC
230V AC



G2RV-SL700-12VDC
G2RV-SL700-24VDC
G2RV-SL700-24VAC/DC
G2RV-SL700-48VAC/DC
G2RV-SL700-110VAC
G2RV-SL700-230VAC



G2RV-SL500-12VDC
G2RV-SL500-24VDC
G2RV-SL500-24VAC/DC
G2RV-SL500-48VAC/DC
G2RV-SL500-110VAC
G2RV-SL500-230VAC

G2R-S

G2R-S

VDE, TÜV, UL, CSA, SEV

Patice:

P2RF-08-E

P2RF-05-E

P2RF-05-ESS
P2RF-08-ESS

P2RF0508ESS

Interfejsové výkonové relé, kompatibilní s řadou polovodičových relé G3R-I/-O

  • Rozměry:

  • 29 x 13 x 29 mm (d x š x v)
  • Velmi kompaktní
  • 1 nebo 2 přepínací kontakty
  • LED indikátor sepnutí
  • Testovací tlačítko
  • Ochranná dioda
  • Elektrická izolační pevnost 5 kVAC
  • Max. spínaný proud:

  • 10 A - DPDT,
    5 A - SPDT
  • Max. spínané napětí:

  • 380 VAC,
    125 VDC

Schema značení:


1. Funkce relé
Bez označení: Standardní
2. Počet pólů
1: 1 pólové
2: 2 pólové
3. Typ kontaktu
Bez označení: 1 SPDT
4. Provedení kontaktu
Bez označení: Jednoduchý
5. Svorky
S: Do patice
6. Klasifikace
Bez označení: Bez vybavení
N: Kontrolka LED
D: Dioda
ND: Kontrolka LED a dioda
NI: Kontrolka LED a testovací tlačítko
NDI: Kontrolka LED, dioda a testovací tlačítko
7. Jmenovité napětí cívky
cos j = 1:

jednopólová relé:

10 A / 250 VAC
10 A / 30 VDC

dvoupólová relé:

5 A / 250 VAC
5 A / 30 VDC

cos j = 0,4; L/R = 7 ms:

jednopólová relé:

7,5 A / 250 VAC
5 A / 30 VDC

dvoupólová relé:

2 A / 250 VAC
3 A / 30 VDC

Standardní provedení

24 VDC

S LED indikátorem:

12 VDC
24 VDC
24 VAC
110 VAC
230 VAC

LED indikátor, ochranná dioda:

24 VDC

LED indikátor, testovací tlačítko:

12 VDC
24 VDC
24 VAC
48 VDC
110 VDC
230 VAC

LED, ochranná dioda, tlačítko:

12 VDC
24 VDC



G2R-?-S 24DC



G2R-?-SN 12DC
G2R-?-SN 24DC
G2R-?-SN 24AC
G2R-?-SN 110AC
G2R-?-SN 230AC




G2R-?-SND 24DC




G2R-?-SNI 12DC
G2R-?-SNI 24DC
G2R-?-SNI 24AC
G2R-?-SNI 48DC
G2R-?-SNI 110AC
G2R-?-SNI 230AC




G2R-?-SNDI 12DC
G2R-?-SNDI 24DC

?:
1 - jednopólová
2 - dvoupólová

  • Patice pro montáž na DIN lištu
  • Šířka 16 mm
  • Klip proti vypadnutí relé
Patice pro G2R-1-S

pro G2R-2-S
P2RF-05-E
P2RF-05-ESS
P2RF-08-E
P2RF-08-ESS
