PROGRAMOVATELNÉ AUTOMATY (PLC) OMRON

CS 1

Řada

Charakteristika

Popis

Vybrané typy

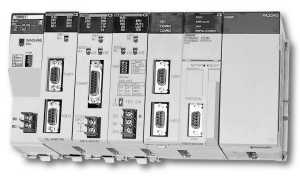

CS1

CS1GH SCB41

ETN01

Moderní, modulární, vysoce výkonný PLC pro řízerní středních až rozsáhlých strojů a technologií

  • Kompatibilní se všemi vst./výst. moduly řady C200H(S) a SYSMAC a a s většinou speciálních modulů
  • Výrazné zvýšení výkonu ve všech parametrech ve srovnání se SYSMAC a(2,5 x rychlejší výkon instrukcí)
  • Až 5120 vst./výst., až 250 k kroků programu, až 448 k slov paměti dat (včetně rozšiřující), paměťová karta až 30 MB (flash), až 7 rozšiřujících sběrnic
  • Mimořádné možnosti komunikací - až 34 komunikačních portů s uživatelsky definovaným protokolem (nový vývojový prostředek - CX-Protocol)
  • Nový, vysoce efektivní programový vývojový prostředek CX-Programmer (32 bitová aplikace pro prostředí Windows 95, 98, NT)
  • Ve spojení s programovacím prostředkem CX-Programmer revoluční metoda tvorby programu pomocí tasků (úloh) - cyklické, přerušovací, periodické
  • Použití symbolických adres v programu (lokální a globální proměnné) - výhodné pro týmovou práci
  • Rozsáhlé možnosti ladění a trasování programu
  • Rozšířený instrukční soubor (FOR-NEXT, instrukce pro efektivní práci s textovými řetězci, aritmetické instrukce v pohyblivé řádové čárce, adresace pomocí index registrů)
  • Rozšířené možnosti spolupráce se sítí typu Ethernet
  • Možnost připojení rozšiřujících sběrnic a modulů pro SYSMAC a

Procesorové jednotky (CPU):

5120 vst./výst., program max. 250 k kroků,

DM 32 k, EM 32 k / 13 bank

5120 vst./výst., program max. 120 k kroků,

DM 32 k, EM 32 k / 7 bank

5120 vst./výst., program max. 60 k kroků,

DM 32 k, EM 32 k / 3 banky

5120 vst./výst., program max. 30 k kroků,

DM 32 k, EM 32 k / 1 banka

5120 vst./výst., program max. 20 k kroků,

DM 32 k, EM 0 k

5120 vst./výst., program max. 60 k kroků,

DM 32 k, EM 32 k / 3 banky

1280 vst./výst., program max. 30 k kroků,

DM 32 k, EM 32 k / 1 banka

960 vst./výst., program max. 20 k kroků,

DM 32 k, EM 0 k

960 vst./výst., program max. 10 k kroků,

DM 32 k, EM 0 k

Procesorové / rozšiřující sběrnice:

2 pozice

3 pozice

5 pozic

8 pozic

10 pozic



Napájecí zdroje (stejné pro procesorové i rozšiřující

 sběrnice):

100-120, 200-240 VAC

100-120, 200-240 VAC ; výst. 24 VDC / 0,8 A

Kapacita: 4,6 A / 5 VDC

100-120, 200-240 VAC + výstup RUN

Kapacita: 4,6 A / 5 VDC

100-120, 200-240 VAC + výstup RUN

Kapacita: 9 A / 5 VDC

24 VDC

Zálohovací baterie

Paměťové karty: Flash, 8 MB

Flash, 15 MB

Flash, 30 MB

Flash, 48 MB

Adapter pro paměťovou kartu



CS1H-CPU67-EV1



CS1H-CPU66-EV1



CS1H-CPU65-EV1



CS1H-CPU64-EV1



CS1H-CPU63-EV1



CS1G-CPU45-EV1



CS1G-CPU44-EV1



CS1G-CPU43-EV1



CS1G-CPU42-EV1





CS1W-BC023

CS1W-B?033

CS1W-B?053

CS1W-B?083

CS1W-B?103

?: C - procesorová

I - rozšiřující



C200HW-PA204

C200HW-PA204S



C200HW-PA204R



C200HW-PA209R



C200HW-PD024

CS1W-BAT01

HMC-EF861

HMC-EF171

HMC-EF371

HMC-EF571

HMC-AP001





Zásuvné komunikační karty do CPU:

2 x RS232C, funkce protocol makro

1 x RS232C, 1 x RS422 / 485, protokol makro

Programovací konzole a kabely:

Konzole s pevným kabelem

Konverzní kabel pro připojení CQM1-PRO01-E

konzole s odpojitelným kabelem

Kabel pro připojení C200H-PRO27-E

Potisk kláves na programovací konzoli

( potisk není součástí konzole)

Programovací kabel (pro peripheral port), 2 m

Programovací kabel (pro peripheral port), 6 m

Síťové komunikační moduly do sběrnice

Ethernet modul s rozhraním AUI

!Novinka! Ethernet modul, rozhraní 10base-T

Modul 2x RS232C do sběrnice, protocol macro

Modul sítě Controller Link, kroucená dvojlinka

Modul Controller Link, optický kabel H-PCF

Master/slave CompoBus/D s komunikací FINS

!Novinka! Controller Link s topologií Ring

S optickým kabelem H-PCF

S optickým kabelem GI

Modul sítě Sysmac Link, 50 W BNC

Modul sítě Sysmac Link, optický kabel H-PCF

Modul pro řízení procesů s využitím všech dostupných analogových a binárních I/O (např. až 32 smyček PID regulace aj.)

Programovací software CX-Programmer V2.0

CX-Programmer V2.0, upgrade ze SYSWINu



CS1W-SCB21

CS1W-SCB41



CQM1-PRO01-E

CS1W-CN114

C200H-PRO27-E

CS1W-CN224

CS1W-KS001-E



CS1W-CN226

CS1W-CN626



CS1W-ETN01

CS1W-ETN11

CS1W-SCU21

CS1W-CLK21

CS1W-CLK11

CS1W-DRM21



CS1W-CLK12

CS1W-CLK52

CS1W-SLK21

CS1W-SLK11

CS1W-LC001



WS02-CXPC1-E

WS02-CXPC1-ES


Řada

Popis

Vybrané typy

CS1 - periferie



MD292



MAD44



MC421





Binární vstupy a výstupy

Vstupní moduly:

16 vstupů, 24 VDC

16 vstupů pro přerušení, 24 VDC

16 rychlých vstupů pro zachycení krátkých jednorázových pulsů, 24 VDC

32 vstupů, 24 VDC

64 vstupů, 24 VDC

96 vstupů, 24 VDC



Výstupní moduly:

16 výstupů NPN, 12 - 24 VDC / 0,5 A

16 výstupů PNP s protizkratovou ochranou, 12 - 24 VDC / 0,5 A

32 výstupů NPN, 12 - 24 VDC / 0,3 A

32 výstupů PNP s protizkratovou ochranou, 12 - 24 VDC / 0,3 A

64 výstupů NPN, 12 - 24 VDC / 0,1 A

64 výstupů PNP s protizkratovou ochranou, 12 - 24 VDC / 0,1 A

96 výstupů NPN, 12 - 24 VDC / 0,1 A

96 výstupů PNP s protizkratovou ochranou, 12 - 24 VDC / 0,1 A



!Novinka! Nové reléové a triacové výstupní karty, ceny a dostupnost na vyžádání:

8 x relé, 2 A / 24 VDC, 250 VAC (16 A celý modul)

16 relé, 2 A / 24 VDC, 250 VAC (16 A celý modul, 8 A na 1 společný vodič)

8 x triac, 1,2 A / 250 VAC (4,6 A celý modul)

16 x triac, 0,5 A / 250 VAC (4 A celý modul, 2 A na 1 společný vodič)



Kombinované moduly:

32 vstupů 24 VDC / 32 NPN výstupů 12 -24 VDC / 0,3 A

32 vstupů 24 VDC / 32 PNP výstupů 12-24 VDC / 0,3 A s protizkratovou ochranou

48 vstupů 24 VDC / 48 NPN výstupů 12 -24 VDC / 0,1 A

48 vstupů 24 VDC / 48 PNP výstupů 12-24 VDC / 0,1 A s protizkratovou ochranou



Speciální I/O moduly

! Novinka ! 2 kanálový rychlý čítač do 500 kHz

! Novinka ! 4 kanálový rychlý čítač do 500 kHz

4 analogové vstupy/ 4 analogové výstupy

4 analogové vstupy (univerzální)

8 analogových vstupů (univerzální)

4 analogové výstupy (univerzální)

8 analogových výstupů (napěťové)

8 analogových výstupů (proudové)

8 analogových vstupů pro převodníky výkonu s výstupem 0 až 1 mA nebo ±1 mA

8 analogových vstupů pro převodníky s výstupem 0 až 100 mV nebo ±100 mV



Galvanicky oddělené analogové moduly:

4 vzájemně galvanicky oddělené analogové vstupy (univerzální)

4 vzájemně galvanicky oddělené termočlánkové vstupy (B, E, J, K, N, R, S, T, mV)

4 vzájemně galvanicky oddělené vstupy pro platinové odporové teploměry (Pt100, JPt100)

4 vzájemně galvanicky oddělené vstupy pro niklové odporové teploměry (Ni 508,4 W)

4 vzájemně galvanicky oddělené vstupy pro 2-vodičové pasivní převodníky 4 - 20 mA

4 vzájemně galvanicky oddělené vstupy 0 - 20 kHz pro převodníky s pulsním výstupem

4 vzájemně galvanicky oddělené analogové výstupy (4 - 20 mA, 1 - 5 V)



karta pro 2 osé rychlostní servosystémy

karta pro 4 osé rychlostní servosystémy



!Novinka! Karty pro 1 / 2 / 4 osé polohové pulsní servosystémy:

1 osa, výstupy NPN otevřený kolektor

1 osa, diferenciální napěťové výstupy

2 osy, výstupy NPN otevřený kolektor

2 osy, diferenciální napěťové výstupy

4 osy, výstupy NPN otevřený kolektor

4 osy, diferenciální napěťové výstupy



!Novinka! Bezpečnostní reléová jednotka s monitorováním stavu bezpečnostního obvodu v PLC splňující

 nejpřísnější bezpečnostní standardy nahrazující

externí bezpečnostní relé



Programovací software

Programovací software pro komunikační karty a moduly: CX-Protocol V1.1

Programovací software pro karty servosystémů: CX-motion V2.0





CS1W-ID211

CS1W-INT01

CS1W-IDP01

CS1W-ID231

CS1W-ID261

CS1W-ID291





CS1W-OD211

CS1W-OD212

CS1W-OD231

CS1W-OD232

CS1W-OD261

CS1W-OD262

CS1W-OD291

CS1W-OD292





CS1W-OC201

CS1W-OC211

CS1W-OA201

CS1W-OA211





CS1W-MD261

CS1W-MD262

CS1W-MD291

CS1W-MD292





CS1W-CT021

CS1W-CT041

CS1W-MAD44

CS1W-AD041

CS1W-AD081

CS1W-DA041

CS1W-DA08V

CS1W-DA08C

CS1W-PTR01

CS1W-PTR02





CS1W-PDC01

CS1W-PTS01

CS1W-PTS02

CS1W-PTS03

CS1W-PTW01

CS1W-PPS01

CS1W-PMV01



CS1W-MC221

CS1W-MC421



CS1W-NC113

CS1W-NC133

CS1W-NC213

CS1W-NC233

CS1W-NC413

CS1W-NC433

CS1W-SF200













WS02-PSTC1-E

WS02-MCTC1-E
